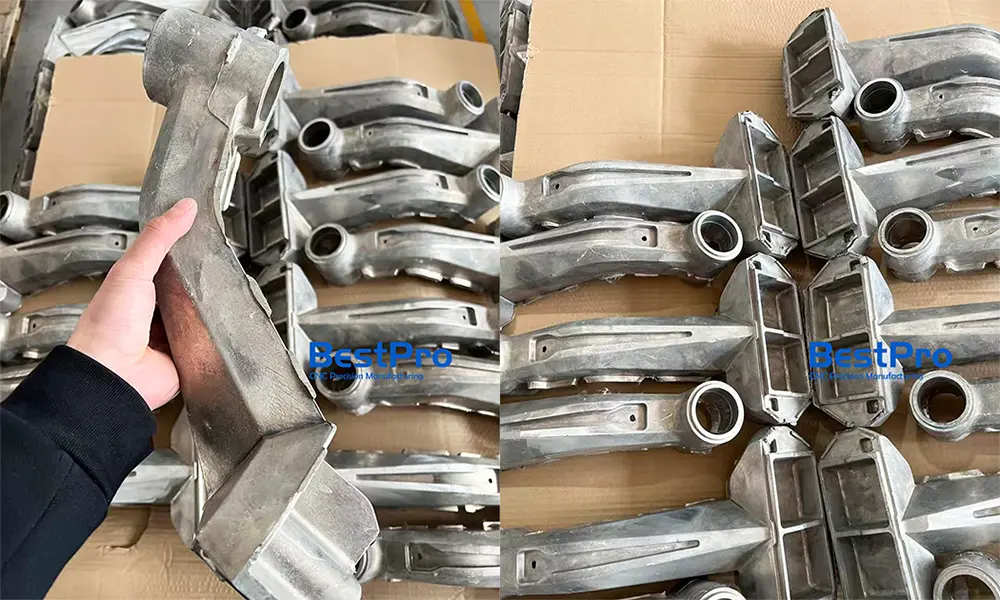

Tämä projekti tuli rakennerunkoputkesta, jota käytettiin sähköskootterissa.
Aluksi vaatimus ei näyttänyt monimutkaiselta: osan piti olla kevyt, mutta riittävän vahva kestämään tärinää ja pitkäaikaisia ajokuormia.
Alussapainevaluoli ensimmäinen vaihtoehto, lähinnä siksi, että se on yleinen ja kustannusystävällinen tapa tehdä tämän tyyppistä geometriaa.
Mutta kun tarkastelimme sovellusta syvemmälle ja aloitimme varhaisten näytteiden tarkistamisen, jotkut rakenteelliset huolenaiheet tulivat selvemmiksi.
Perinteisten kanssapainevalu, ulkomuoto oli hyvä, mutta sisäisesti tilanne oli odotettua epävakaampi.
Joillakin paksummilla alueilla havaitsimme pientä huokoisuutta, eikä tiheys ollut täysin tasainen koko osassa. Nämä ongelmat eivät ole epätavallisia valussa, mutta rakenteellisen kantavan putken kohdalla ne muuttuvat kriittisemmiksi ajan myötä tärinän vaikutuksesta.
Toisaalta täysi taonta parantaisi lujuutta, mutta se myös vähentäisi suunnittelun vapautta ja lisäisi merkittävästi kustannuksia ja työstöä.
Joten todellinen kysymys ei ollut "kumpi prosessi on parempi", vaan pikemminkin:
kuinka tasapainotamme lujuutta, kustannuksia ja valmistettavuutta yhdessä ratkaisussa?
Sen sijaan, että olisimme valinneet valun ja takomisen välillä, käytimme integroitua valu- ja taontamenetelmää.
Tärkein ero on ajoitus.
Tässä vaiheessa materiaali ei ole vielä täysin kiinteä, kun muotin sisällä painetaan. Se on edelleen jossain nestemäisen ja kiinteän välimaastossa, joten se käyttäytyy enemmän virtaavana kuin kiinteänä rakenteena.
Tästä johtuen sisäinen rakenne voi edelleen liikkua ja säätää jähmettymisen aikana sen sijaan, että se "kiinnittyisi" ja korjattaisiin myöhemmin sen jälkeen, kun se on täysin kovettunut.
Käytännön näkökulmasta tässä ei ole kyse suuremman voiman käyttämisestä.
Kyse on enemmän muodostumisolosuhteiden hallinnasta oikealla hetkellä.
Jos painetta käytetään liian aikaisin tai liian myöhään, vaikutus on rajallinen. Mutta kun sitä ohjataan kunnolla jähmettymisen aikana, sisäinen rakenne muuttuu paljon vakaammaksi.
Tämä auttaa vähentämään tyypillisiä valuongelmia, kuten huokoisuutta ja heikkoja sisäisiä vyöhykkeitä, erityisesti osan paksummissa osissa.
Prosessin muuttamisen jälkeen huomasimme ensimmäisenä, että sisäinen laatu muuttui vakaammaksi erästä toiseen.
Huokoisuusongelma, josta huolehdimme, oli edelleen olemassa joillakin alueilla, mutta se oli paljon vähemmän satunnainen verrattuna alkuperäisiin valunäytteisiin.
Tärinätestauksen aikana käyttäytyminen oli myös johdonmukaisempaa. Se ei tuntunut suurelta suoritushypyltä, mutta enemmän siltä, että heikot kohdat vähenivät.
Useimmissa tapauksissa ryhdymme tarkastelemaan tällaista prosessia vasta, kun valu yksin ei ole riittävän vakaa, mutta täystakomiseen ryhtyminen ei silti ole käytännöllistä.
Se näkyy yleensä osissa, joissa suunnittelu on jo melko optimoitu, joten ei ole paljon tilaa siirtyä raskaampaan tai kalliimpaan prosessiin.
Olemme nähneet samanlaisia tilanteita sähköskootterin komponenteissa, sähköpyörärakenteissa ja muissa kevyissä alumiiniosissa, joissa lujuuden ja tuotannon tehokkuuden on oltava tasapainossa.
Monissa alumiinirakenteisissa osissa todellinen haaste ei ole valita valun tai takomisen välillä.
Se ohjaa materiaalin käyttäytymistä muodostumisen aikana.
Kun tämä on ymmärretty, prosessi muuttuu vähemmän "menetelmistä" ja enemmän "hallinnasta".
Jos olet parhaillaan kehittämässä alumiinirakenteisia osia ja kohtaat samanlaisia haasteita lujuuden, kustannusten ja valmistettavuuden välillä, voi olla syytä tarkistaa muotoilutapa varhaisessa suunnitteluvaiheessa.
Jos sinulla on jo piirustuksia tai konsepti, voit jakaa ne. Voimme antaa sinulle käytännön ehdotuksen käsiteltyjen vastaavien projektien perusteella.
