Asiakas tarvitsi erän räätälöityjä taottuja ketjukomponentteja olemassa olevaan raskaaseen kuljetinkokoonpanoon. Toimialamme kattoi asiakkaan piirustusten mukaan tehdyt taotut linkkikomponentit, ei koko ketjun suunnittelua tai toimittamista. Osien piti istua tasaisesti, liikkua ilman liiallista välystä ja kestää jatkuvaa kuormitusta ja kulumista käytössä.
BestProkoordinoi taonta, lämpökäsittely, viimeistely ja tarkastus yhdeksi projektiksi, jolloin asiakkaalle saatiin yksi yhteyspiste piirustustarkistuksesta lopulliseen luovutukseen.
Komponentti: Asiakkaan suunnittelema väärennetty linkkikomponentti
Asiakashakemus: Nykyinen raskas kuljetinketjujärjestelmä
Materiaali: Asiakkaan määrittelemä lämpökäsitelty seosteräs
Toimituksen laajuus: Taonta, viimeistely, lämpökäsittely, ruiskupuhallus, paikallinen viimeistely ja tarkastus
Tärkeimmät huolenaiheet: Haarukan aukko, liitosmitat, osien siirtymät, erän sakeus ja lämpökäsittelyn ohjaus
Avoimen haarukan muoto tekee näistä mukautetuista taotuista ketjukomponenteista herkkiä vaihteluille. Jos kahden varren etäisyys tai kohdistus muuttuu takomisen tai lämpökäsittelyn aikana, koottu ketju voi tulla liian kireäksi, liian löysäksi tai kuormituksi epätasaisesti.
Ennen tuotantoa kävimme läpi piirustuksen suoraan käyttöön vaikuttavista kohdista:
Haarukan avaus ja varren kohdistus
Paritteluleveys ja kosketuspinnat
Kantavat siirtymät aukon ympärillä
Työstövara toiminnallisilla pinnoilla

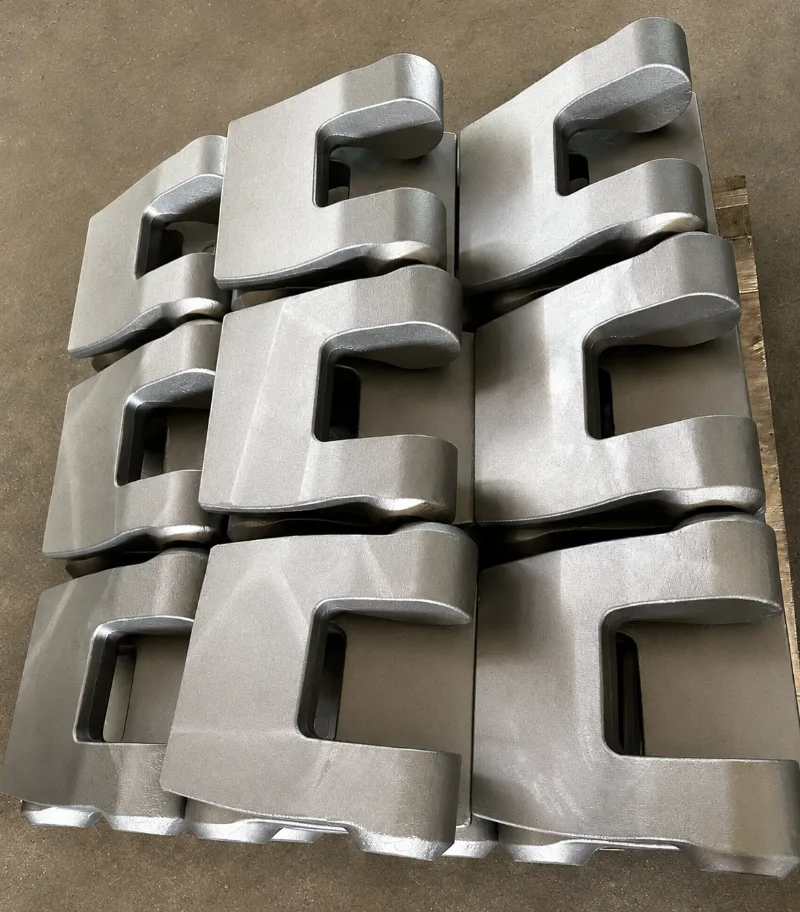

Suljettua taontaa käytettiin antamaan vaadittava lujuus toistuvassa kuormituksessa. Seoslaatu ja lämpökäsittelyn kunto seurasivat asiakkaan piirustusta; niitä ei vaihdettu kätevämpään korvikkeeseen. Lämpökäsittelyn jälkeen osat suihkupuhallettiin kalkin poistamiseksi ja kuvassa näkyvän käytännöllisen teollisen viimeistelyn jättämiseksi.
Tarkastuksessa keskityttiin kokoonpanoon vaikuttaviin mittoihin, käsivarsien kohdistukseen, kosketuspintoihin ja määritettyyn lämpökäsittelyolosuhteisiin. Valmiissa erässä oli yhtenäiset haarukan aukot ja profiilit, minkä ansiosta osat pääsivät siirtymään asiakkaan ketjun kokoonpanovaiheeseen ilman lisäkorjauksia.
Asiakkaalle päähyöty oli yksinkertainen: vähemmän hallittavia käyttöliittymiä ja yksi tiimi, joka vastaa taonta-, viimeistely- ja tarkastusvaatimusten pitämisestä linjassa.
Jos ketju-, kuljetin- tai materiaalinkäsittelyprojektisi edellyttää räätälöityjä taottuja ketjukomponentteja tai muita seosteräsosia, jotka on valmistettu piirustusten mukaan, lähetä meille 2D-piirustus, materiaali- ja lämpökäsittelyvaatimukset, määrä ja kaikki saatavilla olevat kokoonpanotiedot.
BestPron suunnittelutiimi voi tarkistaa takomisen toteutettavuuden, työkalut, koneistusvarat ja tärkeät tarkastuskohdat ennen tarjousta. Valmistamme räätälöityjä taottuja osia asiakkaan piirustusten mukaan; ympäröivä ketju tai konekokoonpano jää asiakkaan suunnittelemaan.
Jaa piirustuksesi ja projektivaatimukset saadaksesi käytännön valmistuskatsauksen ja tarjouksen.
